冲压模具几个典型的应用领域及模具特点

冲压模具是工业制造的基础工艺装备，广泛应用于汽车、电子、家电、航空航天、五金、包装等众多行业。几乎所有的金属薄板零件都离不开冲压模具。以下介绍几个典型的应用领域及模具特点。

一、汽车制造业

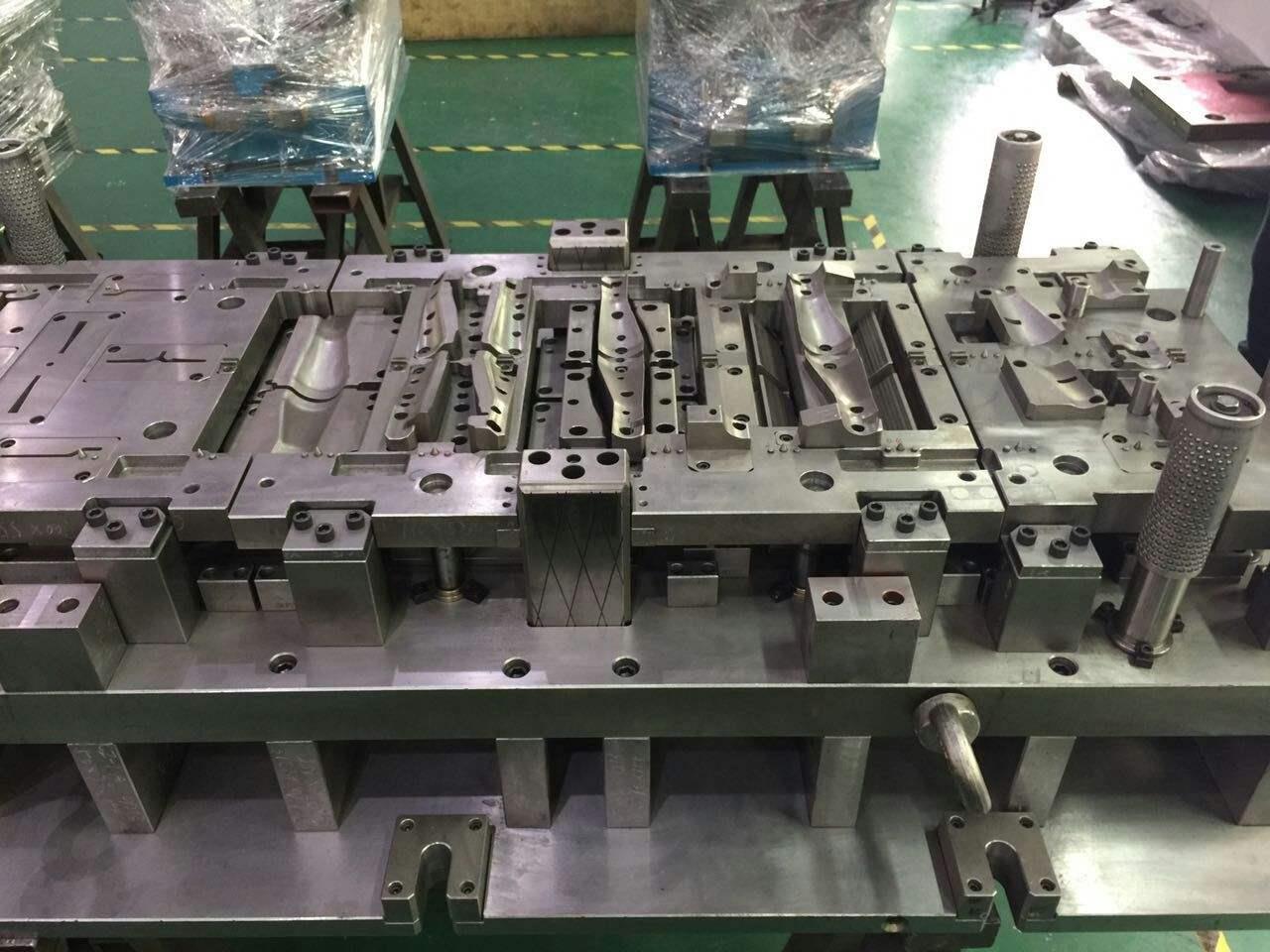

汽车车身超过70%的零件是冲压件。覆盖件（如发动机盖、车门、顶盖、侧围、行李箱盖）尺寸大、形状复杂、表面质量要求高（不能有划痕、皱褶、拉毛）。这些零件采用大型拉深模、修边模、翻边模、冲孔模等多工序模具，在大型压力机线上连续生产。模具材料通常为球墨铸铁或合金铸铁，型面经数控加工并手工抛光，凸模和凹模间隙需精确计算回弹补偿。结构件（如纵梁、横梁、A/B柱）则采用高强钢（抗拉强度≥980MPa）冲压，模具需具备高刚性，凸模和凹模采用镶块结构，便于磨损后更换。此外，汽车小零件（如卡箍、支架、垫圈）则通过多工位级进模或传递模在高速压力机上生产。

二、电子电器行业

智能手机、电脑、家用电器中大量使用精密冲压件。例如：手机屏蔽罩、SIM卡托、连接器端子、开关弹片、电机定转子铁芯、LED支架、散热片等。这些零件尺寸微小（几毫米至几厘米），公差严格（±0.01mm），批量巨大（年产数百万至数亿件）。模具采用精密级进模，步距精度±0.002mm，冲裁间隙仅0.003-0.01mm。凸模和凹模多采用硬质合金（如钨钴类）或粉末高速钢，配合高速冲床（冲次可达800-1200次/分钟）。模具内部集成自动送料、自动涂油、废料切断、产品计数等功能。对于触点类零件，模具还需完成铆接或嵌件注塑的预装配。

三、家电与五金制品

空调、冰箱、洗衣机的外壳、内胆、底板等大型薄板件，使用拉深模和冲裁模在液压机或机械压力机上生产。例如：洗衣机内筒的拉深模需具有大的拉深深度和良好的表面粗糙度，防止划伤不锈钢板。微波炉门体、烤箱内胆等采用多工位模具一次完成冲孔、翻边、折弯。日用五金如铰链、锁体、门窗把手、厨具、餐具等，大多采用普通冲裁模、弯曲模和成形模，模具结构相对简单，但产量大，对寿命和成本控制要求高。不锈钢厨具的拉深模需选用抗粘附涂层（如TiN、CrN）以减少拉毛。

四、航空航天与军工

飞机蒙皮、框架、肋板、发动机外壳等航空零件，材料多为铝合金、钛合金或高温合金，要求轻量化且高可靠性。冲压模具通常采用热成形或超塑性成形工艺。模具材料需承受高温（800-1000℃），常用耐热合金或陶瓷。对于复杂双曲度蒙皮，采用液压成形或橡皮囊成形模具，下模为刚性模，上模为橡皮或液体介质，实现均匀压力。此外，导弹壳体、弹头罩等回转体零件采用旋压模具成形。军工产品对模具的精度和可追溯性要求极高，每套模具都有唯一编号和检测记录。

五、包装与金属容器

易拉罐罐体、罐盖、金属瓶盖、喷雾罐、食品罐头等，是高速冲压的典型代表。铝制易拉罐罐体生产采用多工位拉伸机（10-14个工位），从铝卷到成品罐体在一台设备上完成，冲次高达200-400次/分钟。罐盖则使用精密级进模，同时完成拉环铆接、刻线、成形和冲裁。这些模具对磨损寿命要求极高，工作零件采用碳化钨或类金刚石涂层，模具可生产数千万次才需修磨。马口铁罐的封口模具、罐底胀形模具也属于冲压模具范畴。

六、新能源与电池行业

动力电池（锂离子电池）的钢壳或铝壳、电池盖板、正负极耳、连接片、防爆片等均通过精密冲压成形。电池壳为深拉深件（拉深比可达2.5以上），需多道拉深并中间退火，模具采用高抛光硬质合金，保证壳体内壁无划痕。防爆片厚度仅0.1-0.3mm，冲裁和刻痕模具需达到微米级精度，确保爆破压力一致性。电池极耳为铜或镍带冲裁，要求无毛刺（毛刺高度<0.02mm），否则可能刺穿隔膜造成短路。

七、医疗器械

手术刀片、医用针头、骨科接骨板、牙科正畸托槽等精密医疗零件，采用微冲压模具。手术刀片为超薄不锈钢片（0.1-0.3mm），模具需保证刃口锋利且无卷边。注射针头的针管是通过多道次拉深和变薄拉深成形，模具内孔抛光至镜面（Ra≤0.05μm）。由于医疗器械直接接触人体，模具材料必须耐腐蚀，且生产过程符合ISO13485质量体系。

总之，冲压模具的应用遍及国民经济的各个角落。随着新材料（高强钢、镁合金、碳纤维复合板）和新工艺（热冲压、液压成形）的发展，冲压模具的应用边界仍在不断拓展。
