冲压模具拉延成形中的起皱与开裂缺陷控制策略

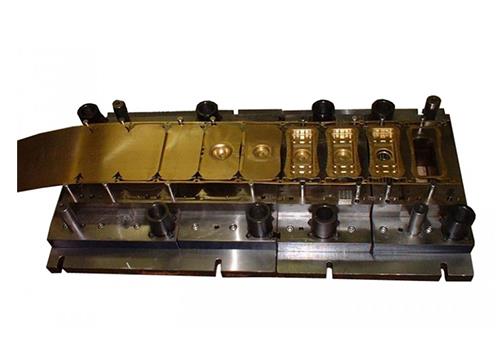

拉延模是冲压模具中用于成形复杂曲面零件（如汽车覆盖件）的类型，材料在凸模和凹模作用下发生塑性流动，易出现起皱和开裂缺陷。控制策略包括工艺参数优化、模具型面修正和压边力调整，结合有限元仿真，可显著提高成形质量。

起皱源于板料受压失稳，常发生在法兰区和侧壁。对策：增大压边力（但不许开裂），增加拉延筋阻力（方筋或圆筋），调整凹模圆角半径（过大起皱，过小开裂）。对于深拉延件，采用双动压边圈或分级拉延。开裂源于拉伸应力超过材料极限，常发生在凸模圆角处或底部。对策：减小拉延深度或增加工艺补充面；改善润滑条件，涂覆拉伸油；选用高延伸率材料（如IF钢）；模具表面抛光至Ra0.2μm以下，降低摩擦。

有限元仿真（AutoForm、Dynaform）是预判缺陷的有力工具。通过模拟材料流动，优化坯料形状（增加工艺切口或刺破），调整拉延筋布局，在试模前找到最佳参数。例如，某汽车门内板拉延模，初始方案开裂率5%，经仿真优化压边力和拉延筋高度，开裂率降至0.2%。

现场调试技巧：观察起皱位置，在相应区域增加拉延筋或研磨凹模圆角；开裂位置则抛光凸模或降低压边力。采用网格应变分析，测量变形量是否在成形极限图安全区。对于高强度钢板（如DP980），需增大压边力并采用大圆角，防止开裂。

某冲压厂生产汽车A柱加强件，材料为HC340/590DP，拉延深度110mm。通过优化压边力（从80吨逐步增至110吨）和增加两道拉延筋，成功消除侧壁起皱，产品合格率从85%提升至97%。拉延模的缺陷控制是冲压模具调试的核心技术，直接影响成品率和生产成本。
