冲压模具：板料塑性成形的核心工艺装备

1. 冲压模具的定义与工艺基础

冲压模具是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，俗称冷冲模。冲压加工是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需形状和尺寸的零件。这种加工方法因其高效、精密、节材等特点，在汽车制造、电子电器、航空航天等领域得到了广泛应用。

根据工艺性质的不同，冲压模具可分为五大基本类型。冲裁模是沿封闭或敞开的轮廓线使材料产生分离的模具，包括落料模、冲孔模、切断模、切边模等；弯曲模使板料毛坯沿直线产生弯曲变形，获得一定角度和形状的工件；拉深模将平直毛料制成开口空心件，或使空心件进一步改变形状和尺寸；成形模使毛坯按凸凹模的形状直接复制成形，材料仅产生局部塑性变形，如胀形模、缩口模、翻边模等；铆合模则通过外力使参与的零件按照一定顺序连接在一起。

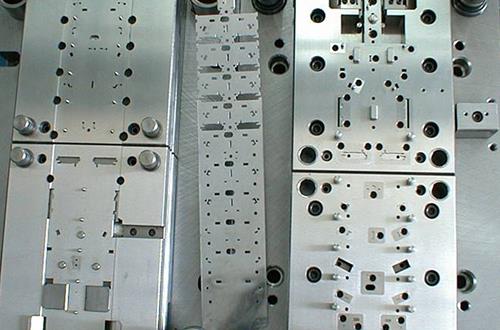

根据工序组合程度，冲压模具又可划分为单工序模、复合模和级进模。单工序模在压力机的一次行程中只完成一道冲压工序；复合模只有一个工位，但在一次行程中可同时完成两道或以上工序；级进模在毛坯送进方向上具有多个工位，在不同工位上逐次完成多道工序。传递模则综合了单工序模和级进模的特点，利用机械手传递系统实现产品的模内快速传递，可大幅提高生产效率和材料利用率。

2. 冲压模具的基本结构与功能系统

冲压模具是一个由多种零部件组成的精密装置，根据功能可分为工艺零件和结构零件两大类。工艺零件直接参与工艺过程的完成并与坯料直接接触，包括工作零件、定位零件、卸料与压料零件等；结构零件不直接参与完成工艺过程，只对模具完成工艺过程起保证作用，包括导向零件、紧固零件、标准件及其它零件。

工作零件是冲压模具的核心，直接对材料进行成形加工。凸模和凹模是工作零件的主要形式，其刃口尺寸、间隙和表面质量直接影响冲压件的精度和断面质量。冲裁间隙是凸模与凹模之间的空隙，其大小对冲裁件断面质量、冲压力、模具寿命都有显著影响。定位零件用于确保毛坯在模具中的准确位置，包括定位销、挡料销、导正销、导料板等。卸料与压料零件负责在冲压完成后将工件从凸模上卸下，或对冲压区域施加压力以防止材料起皱，常见的有卸料板、压边圈、顶件器等。

导向零件如上模架、导柱、导套等，保证凸模与凹模之间的相对位置精度，防止模具偏载而导致的精度下降或损坏。模架是模具的基础支撑结构，包括上模座、下模座、模柄等，标准模架的广泛应用大幅缩短了模具制造周期。在现代冲压生产中，模具标准化已成为提高效率、降低成本的重要手段。

3. 冲压模具的设计原则与工艺要求

冲压模具设计是一项复杂的系统工程，需要综合考虑产品结构、材料特性、冲压设备、生产批量等多重因素。设计过程通常遵循以下流程：首先对冲压件进行工艺性分析，判断其结构是否适合冲压加工；然后确定工艺方案，包括工序数量、顺序和组合方式；接着计算工艺参数，如冲压力、压力中心、模具闭合高度等；最后进行模具结构设计，绘制总装图和零件图。

冲压模具设计的关键在于合理确定凸模与凹模的刃口尺寸。对于冲裁模，刃口尺寸计算需考虑冲裁间隙、模具磨损规律和工件精度要求，通常采用“凸模减料、凹模加料”的原则。对于弯曲模，则需重点考虑回弹问题——弯曲后材料弹性恢复导致的形状偏差，可通过补偿法、校正法或采用负间隙等措施加以控制。拉深模设计则需关注起皱和拉裂两大质量问题，合理设计压边圈、凸凹模圆角半径和拉深间隙是关键。

随着数值模拟技术的普及，现代冲压模具设计已广泛借助CAE软件进行成形过程仿真。通过模拟材料的流动、应力应变分布和温度场变化，可在设计阶段预测可能产生的缺陷，优化工艺参数和模具结构，大幅减少试模次数和修模工作量。这种“理论+仿真+经验”的设计模式，正成为提升模具设计质量和效率的重要途径。

4. 冲压模具的材料选择与使用寿命

冲压模具的工作条件较为苛刻，在反复冲击载荷作用下，模具工作部位承受着高压、摩擦和热效应的综合作用。因此，对模具材料的选用和热处理工艺提出了明确要求。冲压模具材料应具备高硬度、高耐磨性、足够的韧性和抗疲劳性能，同时还要有良好的加工性能和热处理性能。

常用冲压模具材料包括碳素工具钢、合金工具钢、高速钢、硬质合金等。对于工作负荷大、生产批量大的模具，可选用硬质合金或钢结硬质合金，其耐磨性远高于普通模具钢，使用寿命可提高数十倍。模具热处理工艺对使用寿命影响显著，合理的淬火、回火工艺可获得理想的组织和性能平衡。

影响模具寿命的因素是多方面的。模具结构设计的合理性直接影响受力状态和应力分布；模具制造精度决定了工作零件的配合间隙和表面质量；冲压设备的精度和刚性影响模具的动态受力；冲压材料的力学性能和表面状态也会对模具磨损产生作用。为提高模具使用寿命，可采取优化结构设计、选用合适材料、改进热处理工艺、加强表面处理（如氮化、镀钛、PVD涂层等）以及规范使用和维护等多方面措施。模具的日常维护和定期刃磨，也是延长使用寿命的重要环节。
